軟件特點
l簡單的圖形化UI界面，支持中/英語言切換，用戶經過簡單的培訓后，無需專業圖像知識及電腦知識即可完成軟件操作；
l封裝好的上百種圖像算法工具模塊，用戶無需編程，拖拽式操作即可完成檢測任務的搭建；
l豐富的算法工具，多種數據通訊接口，為客戶實現了一套軟件通用多種視覺應用場景，并且適用于各行各業；
l兼容多種國內、國外品牌千兆網及USB3.0接口相機熱插拔接入，兼容支持Win7/Win10操作系統，用戶可以便捷的選擇相關硬件搭建視覺系統；
l支持8支相機同時接入，支持256個程序建立/保存，滿足各種復雜的多工位檢測及快速切換；

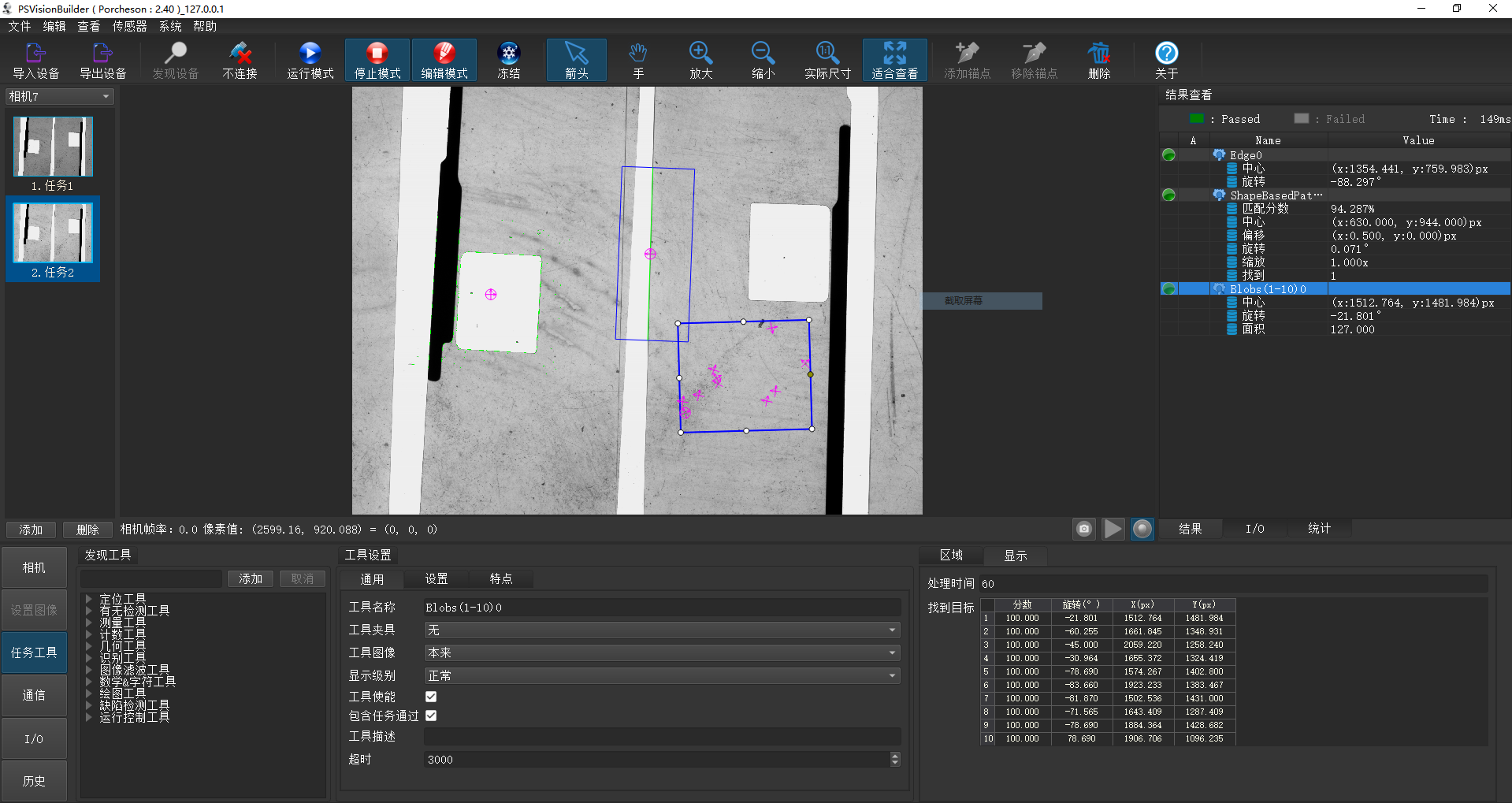

軟件框架
定位模塊
l系統內嵌智能形狀識別引擎，能夠識別常見的基本幾何圖形
l對于復雜形狀，系統可以進行模板學習訓練，進而實現復雜形狀的識別
l多點映射標定及標定板標定，可將圖像像素轉化為世界坐標等
l標準協議的RS232/485通訊、網絡通訊（服務器），使得通訊更加簡單化

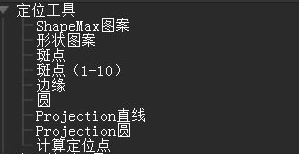

定位工具 |
|
|
幾何工具 |
| |
坐標標定 |
| 采用手眼標定或者錨點標定方法將圖像坐標轉換為機器人坐標 |
數據通訊 |
| 可根據需要選擇不同的通訊模式，然后選擇發送的數據,數據可自由排列,可對發送數據格式進行調整。 |

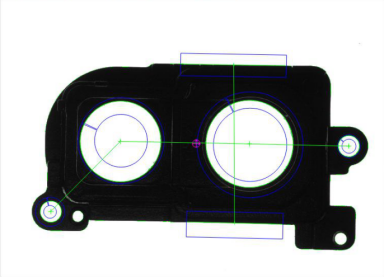

測量模塊
lPSVisionBulider機器視覺測量軟件適用于各行業產品在線、離線尺寸測量，亞像素測量精度
l幾十種幾何算法運算，十多種測量工具，使得測量變得簡單，強大
l各工具之間的拖放可實現快速的數值、結果和圖像鏈接。
l圓形、方形、棋盤格等標定板標定，比例尺標定
測量工具 |
|
|
計數工具 |
| |

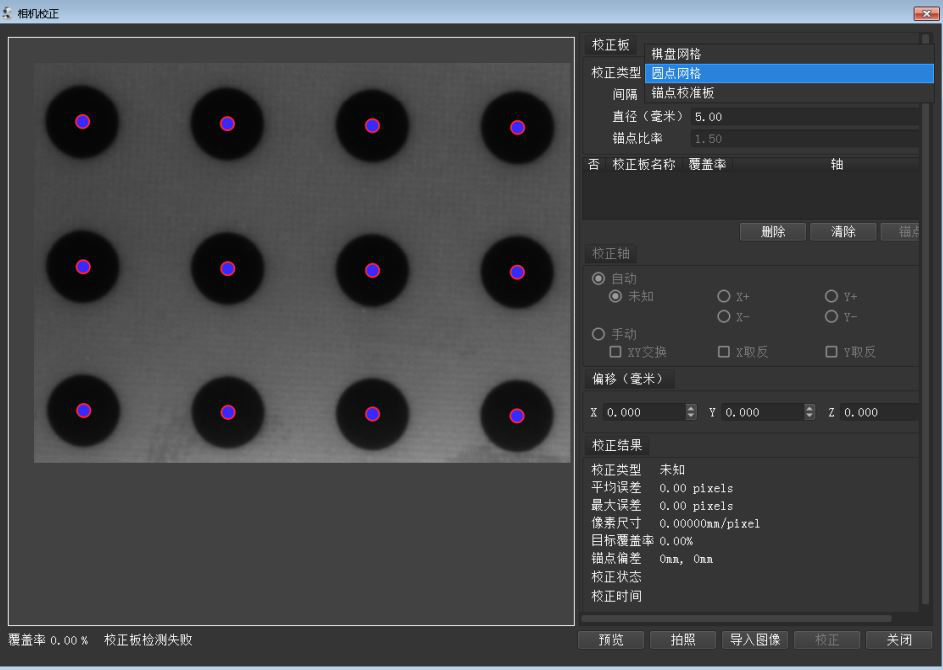

測量標定 |
| 圓點或者棋盤格標定，把圖像像素點轉換為實際單位值 |
檢查模塊
l檢測組織錯誤、表面缺陷、產品損壞、缺失等
l圓度檢測、軌跡檢測、直線邊緣毛刺檢測等
有無檢測工具 |
|
|
缺陷檢測工具 |
| 根據行業產品，定制的專用的缺陷檢測工具。 |
識別模塊
l文本讀取，讀取和驗證產品或元件上的字母、數字、字符等。

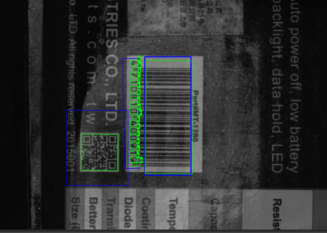

l讀取一維條碼、二維碼、郵政編碼。
l讀取數據通訊輸出，RS232/RS485、TCP/IP、I/O輸出。
識別工具 |
|
|
專業工具模塊

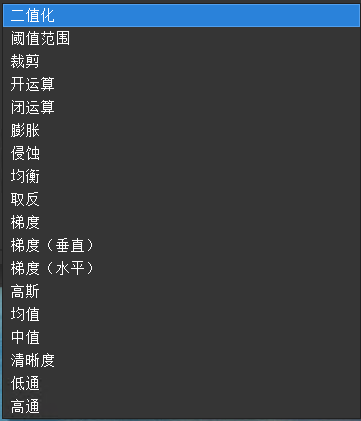

圖像濾波工具 |
| 在圖像預處理中可以添加一系列預處理算法對圖像逐步進行預處理。后續用戶選擇的模塊是在預處理之后的圖像上執行的。 |
運行控制工具 |
| 對工具處理的循序進行邏輯控制 |
數學&字符工具 |
|
對測量模塊得到的結果進行數學計算產生新的數值，或比較兩個字符串內容是否一致，可以設定固定字符串，等等 |
支持多種相機需求
PSVisionBulider機器視覺軟件可以基于數百種相機平臺采集圖像。目前可支持MindVision GIGE/USB系列相機、Basler GIGE/USB系列相機、AVT GIGE/USB系列相機，以及寶捷信 GIGE/USB系列相機。
優勢特點
l智能化工程管理——可同時檢測同一產線上的不同型號產品。
l高自由度的通訊方式——根據客戶需求選擇其中一種通訊。
lSDK層級的兼容性 ——系統直接搭載廠商原始驅動包。
l智能化遠程監控——可以在局域網內監控所有的檢測產品線。
l數據轉譯模塊——可對輸入輸出的信號進行“轉譯”，支持用戶自定義規則
l本地及FTP數據存儲——檢測數據可本地存儲也可以通過FTP傳到其他服務器。
l其他輔助功能——包括智能參數確定、邏輯檢測、系統運行日志、歷史記錄。

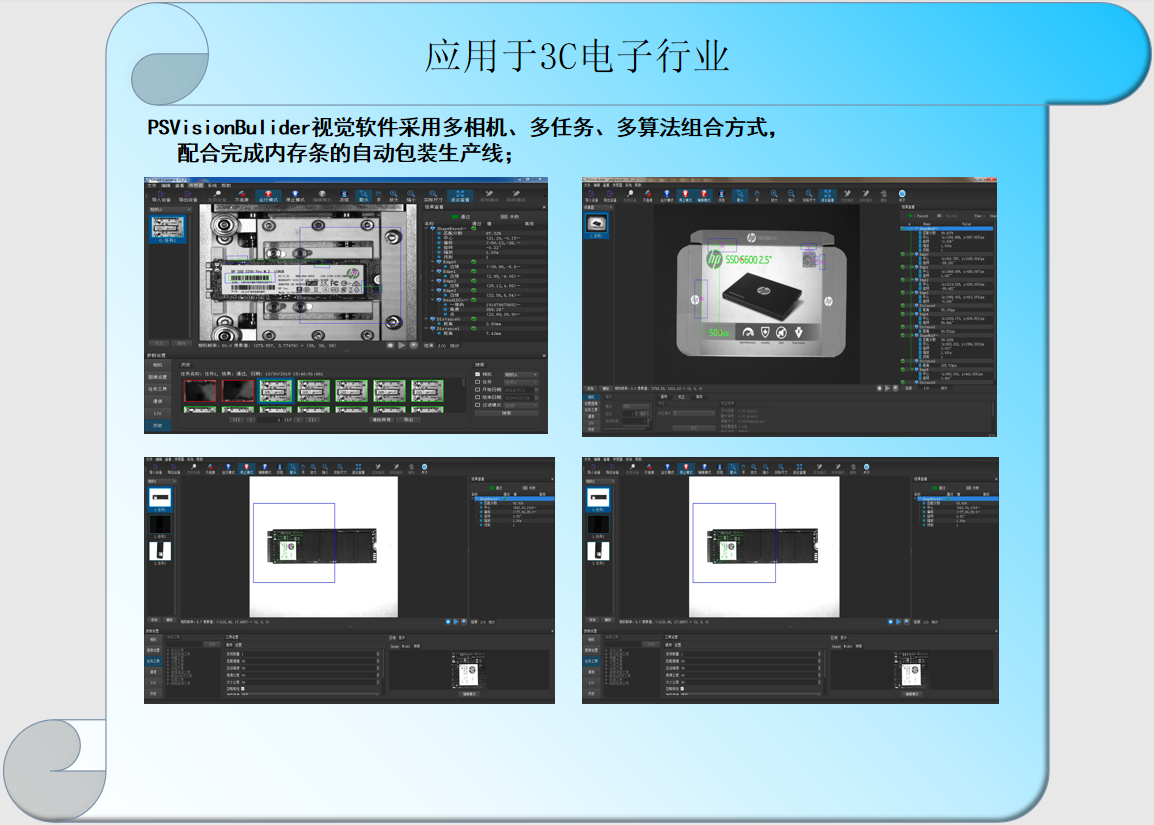

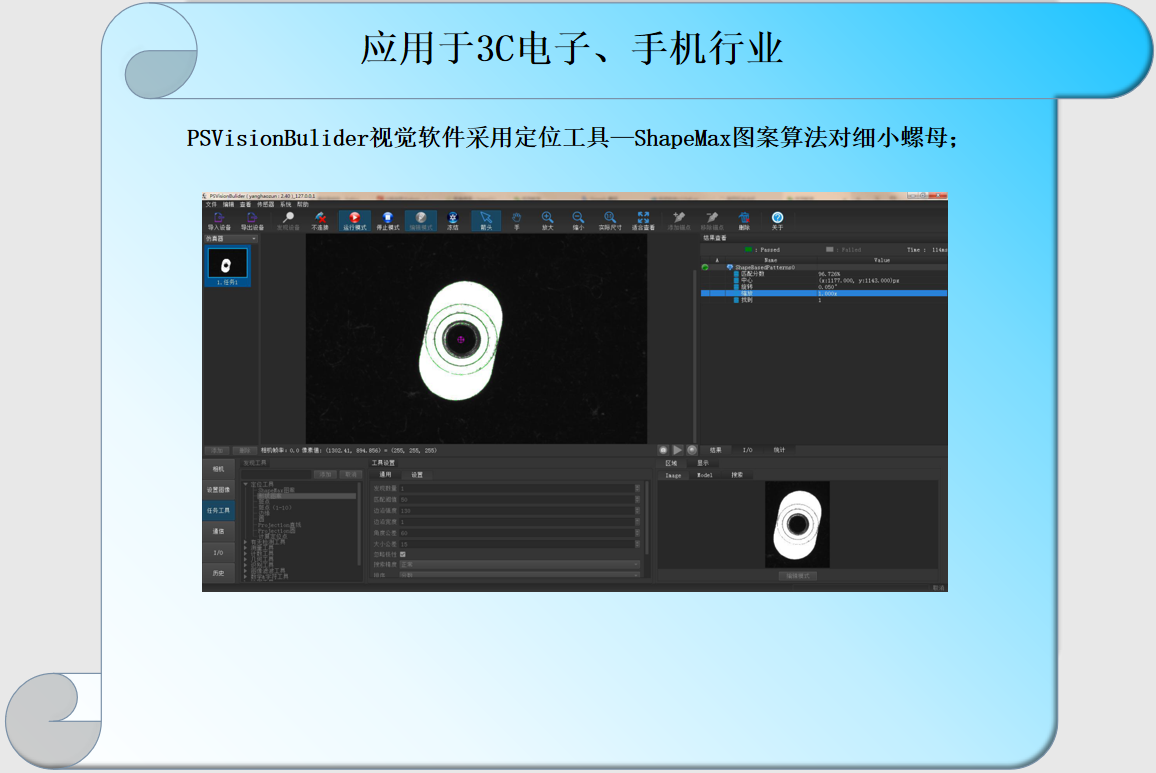

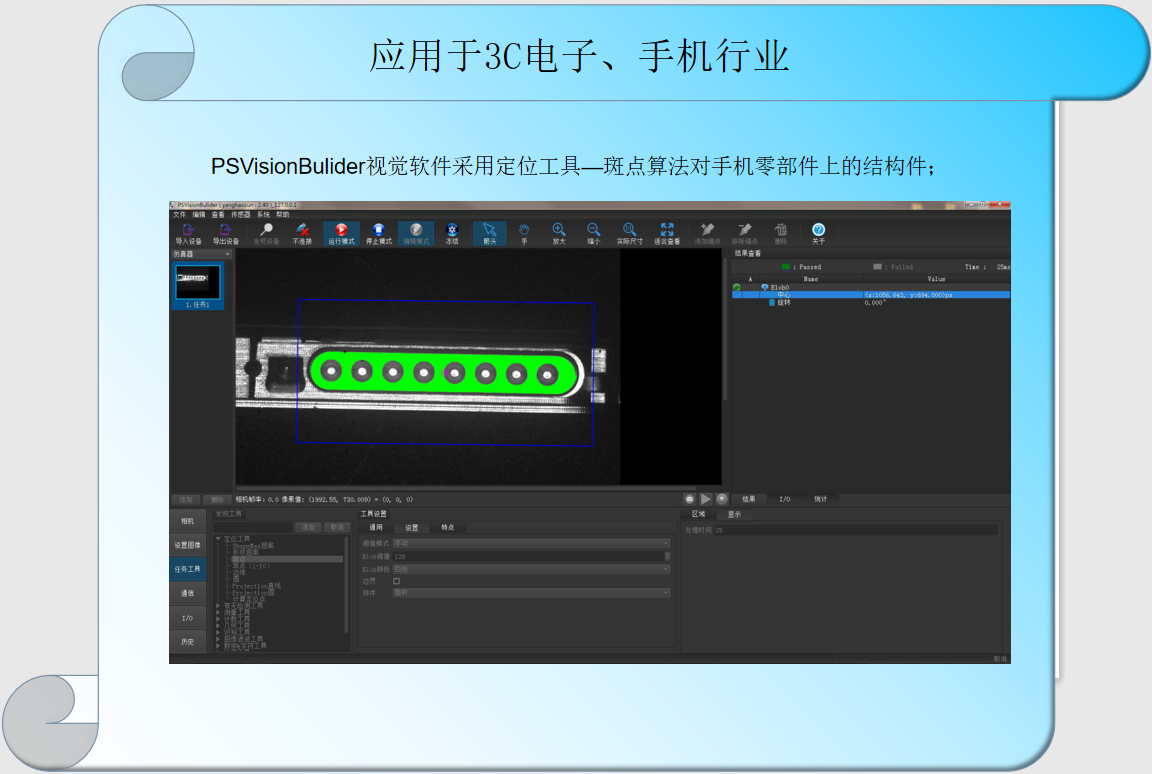

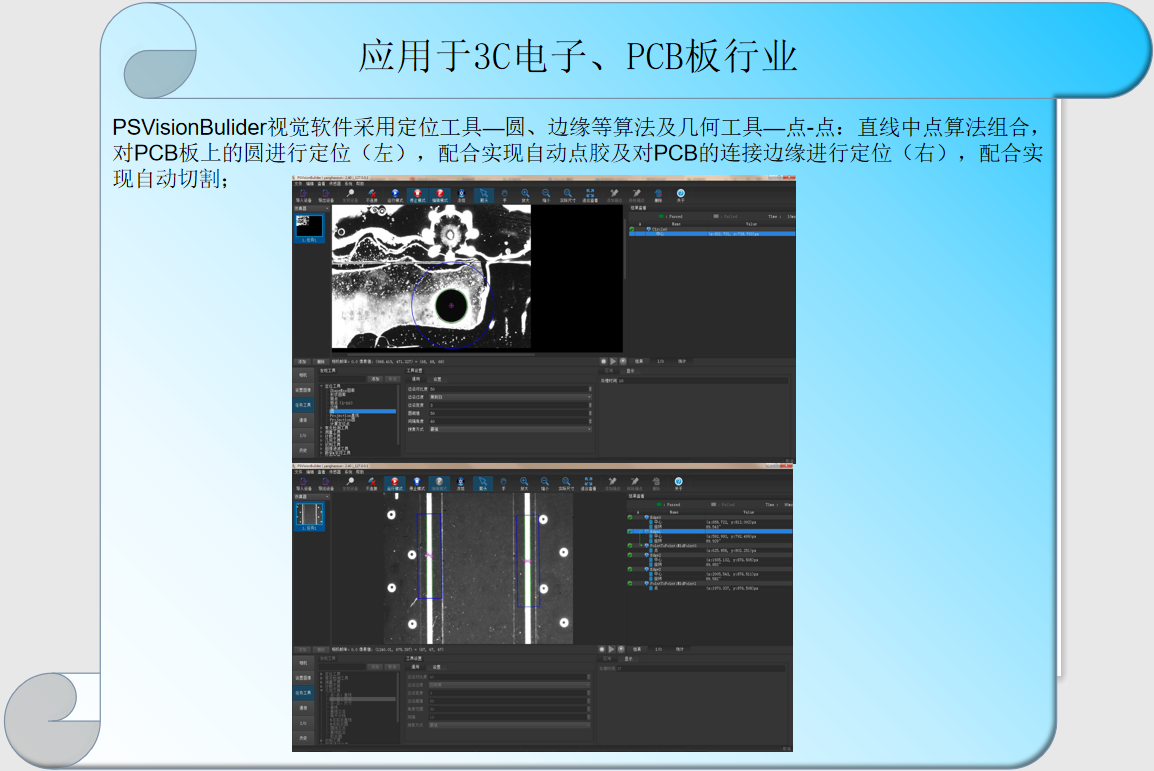

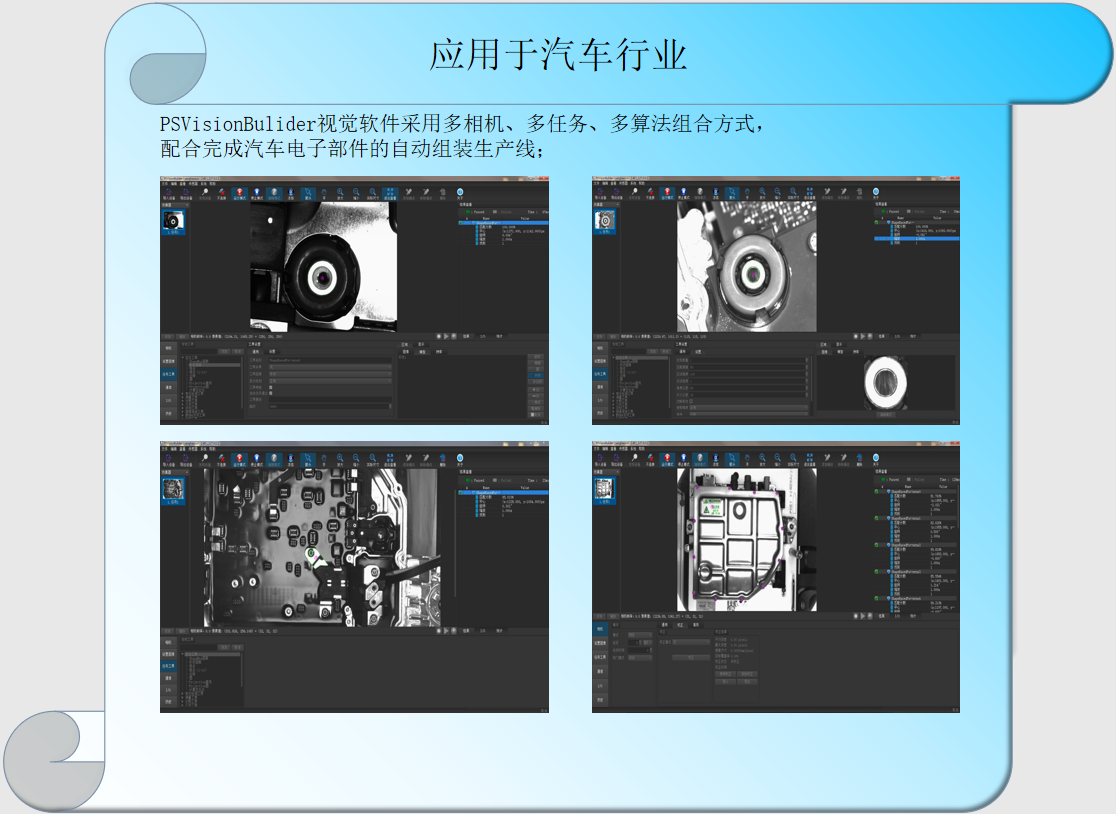

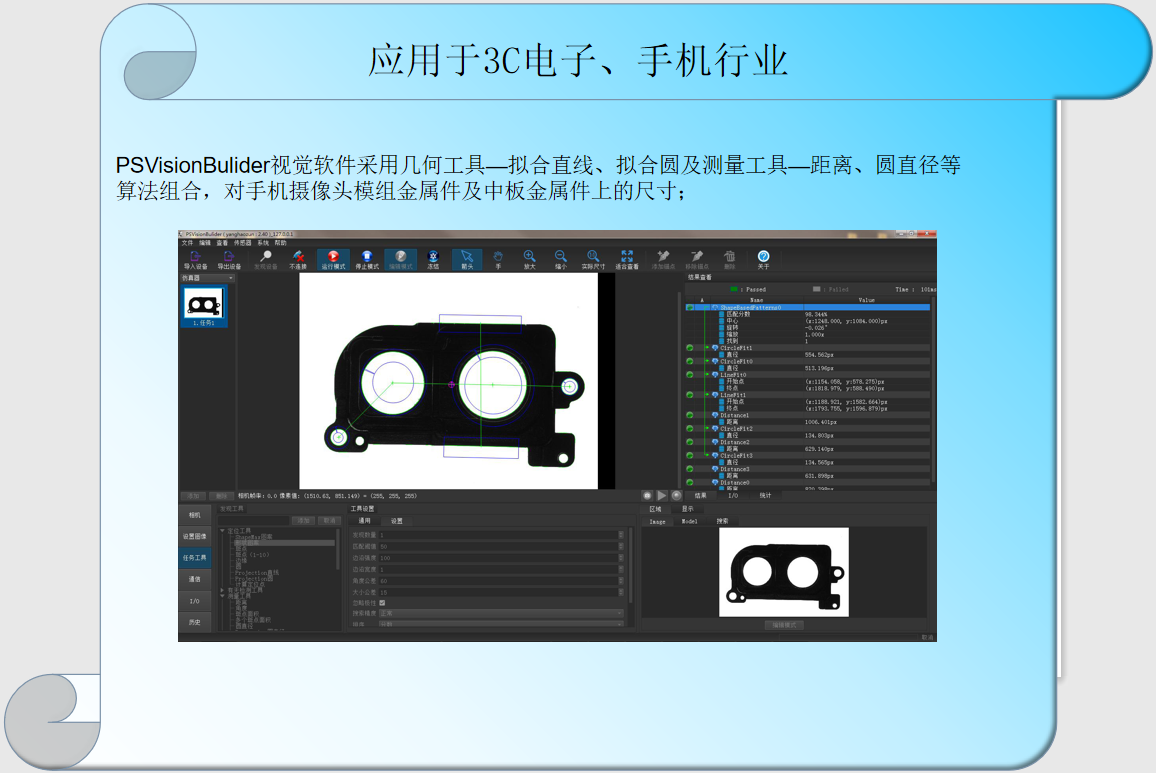

部分精選案例
